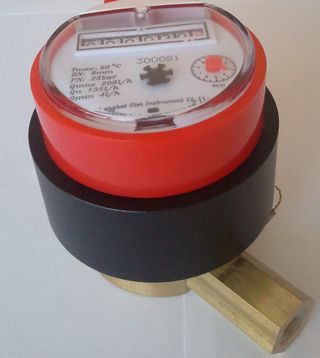

Счетчики топлива серии LS 4/8 с роторным поршнем, это один из распространённых принципов измерения для  учета малых расходов. Счетчик расхода топлива оснащен механическим поворотным циферблатом, на котором суммарно регистрируется показания расхода топлива в литрах. Циферблат не обнуляемый!!!
Счетчик расхода топлива применяются на автотранспорте, на тепловозах и судах, сельхозтехнике, спецтехнике, устанавливаются на дизельных генераторах, на испытательных стендах, котлах и котельных, горелках, обогревателях и в других местах для учета расхода дизельного (печного) топлива, керосина, бензина, масла, и других нефтепродуктов.
Счетчик  топлива позволяет полностью контролировать расход топлива.
Счетчик учета расхода измеряет жидкость как самотёком так и под давлением.
Счетчик учета LS предназначен для внутрихозяйственного учета!!!
Зачем нужен счетчик топлива можно узнать по ссылке.
Счетчик топлива LS имеет особенности:
  • Компактность и простота работы;
  • Высокая точность измерения (максимальная погрешность ±1%);
  • Не требуют формирования потока жидкости;
  • Не требуют дополнительного оборудования;
  • Стандартные резьбы и соединения;
  • Прочный корпус, не требующий дополнительной защиты;
  • Легкость монтажа и эксплуатации (поворотных циферблат);
  • Максимальная комплектация от поставщика.
Стандартный счетчик топлива – с механическим циферблатом (LS 4 и LS 8). Возможна комплектация с импульсным выходом, или LCD дисплеем.

основные технические характеристики счетчиков расхода топлива серии LS:

Ед.изм. LS 4 LS 8
Максимальная мощность двигателя л.с. 220 500
Тип ТНВД механический
Жидкость дизельное топливо, мазут, печное топливо,
автомобильное масло
Номинальный внутренний диаметр мм. 4 8
Максимальная температура оС 60
Максимальный расход л./ч. 80 200
Номинальный расход л./ч. 50 135
Минимальный расход л./ч. 1 4
Начало срабатывания л./ч. 0,4 1,6
Погрешность измерений % 1
Разрядность циферблата л. 100 000 1 000 000
Вопросы и ответы при использовании счетчиков топлива можно узнать по ссылке.
Для монтажа счетчика топлива на двигатель с ТНВД необходим монтажный комплект.
Схемы монтажа и описание установки счетчика учета топлива можно увидеть по ссылке.
Более детальные фото и видео счетчика топлива LS можно увидеть по ссылке.

Фото установленных счетчиков дизельного топлива и бензина можно увидеть по ссылке.

Вложения для скачивания:

Описание счетчиков топлива серии LS.



Применения:
Счетчик топлива LS 04/08 с механическим циферблатом легко устанавливаются на дизельный автомобиль; тракторную сельхозтехнику типа Синтай-120, 160, 220, 240, 200; ХТ-240; FOTON 244; XZW-240 NEW; Беларус 3022ДЦ.1, 2022.3; ВТ-100 Д; Xingtai-180; МТЗ 82, -80; ХТЗ – 150; ЮМЗ 8040, 8240, 10240; Case; John Deere; MAHINDRA (Feng Shou); ДонгФенг–240, 244, 354, 404; Зубр-244.
Счетчик расхода топлива монтируется на авто КАМАЗ (Евро 1, 2); МАЗ 53371, 54331, 54328, 54341; ГАЗель, ЗИЛ, ГАЗ Автомобили, шасси МАЗ-533602, 533702, сед. тягачи МАЗ-543202, -543302, самосвалы МАЗ-555102, -555402; Карьерные самосвалы БелАЗ-7540, -75401, -75406, -754708, -75409; Автомобили, шасси МАЗ-533602, 533702 а также на любых авто и спец. технике, стройтехнике и других видах дизельных и бензиновых агрегатов.
Также счетчики расхода топлива используются для контроля топлива на тепловозах, подвижных составах, речных и морских судах, катерах, буксирах.
Очень успешно счетчики дизельного топлива легко устанавливаются жидко топливных горелках и форсунках типа РМГ; РГМГ; Weishaupt; WL 10, 20, 30, 40; WGL 30; WM-L 10; МДДГ-75Б; МДГДГ-75; Giersch; ФАУ-ГМГ; ФУЗ-ГМГ; ФМК-ГМГ; Kovea KB-0603-1 и т.д.
Счетчики расхода топлива способны без дополнительного оборудования полностью организовать контроль за расходом топлива на любых дизельных и бензиновых агрегатах.
